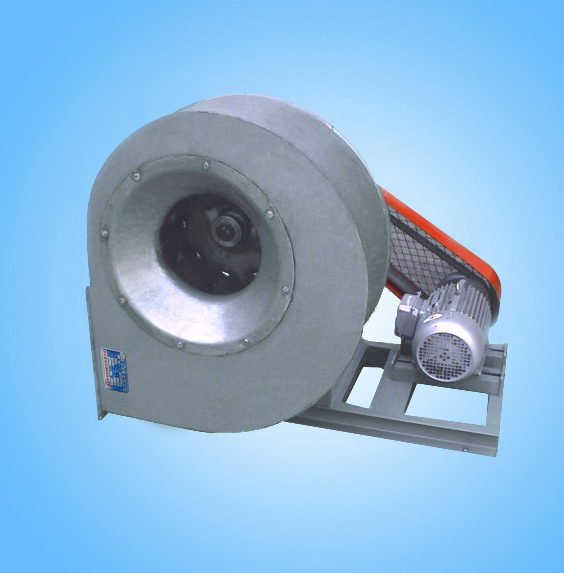

C4-73型排塵離心風機

作者：admin 發布時間：2020-02-14 19:11

型號：C4-73型排塵風機

用途：

☆風機的用途

型號：C4-73型排塵風機

用途：

☆風機的用途
        C4-73型排塵離心通風機具有不易積塵和耐磨損的特點,適用于排送含有塵埃、木質碎屑、細碎纖維等氣體(若含硬質顆粒時須在風機前加裝除塵裝置)，也可作為一般的通風機換氣用。
☆風機的型式
        1．風機制成單吸入，機號有No.3.6C、4.5C 、5.5C等3種機號。
        2．風機制成右旋轉和左旋轉兩種型式。從電動機一端正視，葉輪按順時有針旋轉，稱為右旋轉風機，以“右"表示；按逆時針旋轉，稱為左旋轉風機，以“左"表示。
        3．風機的出風口位置，以機殼的出風口角度表示。調節范圍在0°~225°之間，左右均可制成0°、45°、90°、135°、180°、225°共6種角度。
        4．風機采用三角皮帶傳動。用戶在壓力與流量上有改變的要求時，可根據性能表上的規定，自行調整。
☆風機的結構
        風機主要由葉輪、進風口、機殼、傳動部分與電動機組成。
        1．葉輪：由12個后傾的機翼型葉片焊接于弧錐形輪蓋與平板形輪盤中間。葉片、輪蓋、輪盤均采用16Mn鋼制造。整個葉輪經過動靜平衡校正，因此運轉平穩。
        2．機殼：用普通鋼板焊接成蝸形整體。葉輪的安裝、拆卸在機殼的一側進行。
        3．進風口：制成收斂式流線型整體結構。裝于風機的側面。
        4．傳動部分：由主軸、軸承箱、滾動軸承、帶輪等組成，主軸由優質鋼制成。軸承箱為整體結構，采用滾動軸承、用潤滑脂潤滑。

規格：

機號	轉速	配用電機	流量	全壓
(No)	(r/min)	(Kw-P)	(m3/h)	(Pa)
3.6C	4000	7.5-2	4250-7760	3138-1863
	3150	4.0-2	3100-5750	1863-1127
	2500	2.2-2	2640-4870	1225-735
	2240	1.5-2	2380-4350	1029-588
	1800	0.75-4	1930-3510	637-392
	1600	0.75-4	1725-3150	490-294
4.5C	3550	15-2	7400-13500	3922-2255
	2800	7.5-2	5800-10500	2451-1422
	1800	2.2-2	3700-6800	980-588
	1400	1.1-4	2900-5300	608-362
5.5C	2800	22-2	10600-19350	3667-2177
	2240	11-2	8400-15350	2314-1372
	1800	5.5-2	6800-12400	1471-872
	1400	3-2	5260-9650	902-539
	1120	1.5-2	4220-7700	578-343

☆風機的型式
        1．風機制成單吸入，機號有No.3.6C、4.5C 、5.5C等3種機號。
        2．風機制成右旋轉和左旋轉兩種型式。從電動機一端正視，葉輪按順時有針旋轉，稱為右旋轉風機，以“右"表示；按逆時針旋轉，稱為左旋轉風機，以“左"表示。
        3．風機的出風口位置，以機殼的出風口角度表示。調節范圍在0°~225°之間，左右均可制成0°、45°、90°、135°、180°、225°共6種角度。
        4．風機采用三角皮帶傳動。用戶在壓力與流量上有改變的要求時，可根據性能表上的規定，自行調整。
☆風機的結構
        風機主要由葉輪、進風口、機殼、傳動部分與電動機組成。
        1．葉輪：由12個后傾的機翼型葉片焊接于弧錐形輪蓋與平板形輪盤中間。葉片、輪蓋、輪盤均采用16Mn鋼制造。整個葉輪經過動靜平衡校正，因此運轉平穩。
        2．機殼：用普通鋼板焊接成蝸形整體。葉輪的安裝、拆卸在機殼的一側進行。
        3．進風口：制成收斂式流線型整體結構。裝于風機的側面。
        4．傳動部分：由主軸、軸承箱、滾動軸承、帶輪等組成，主軸由優質鋼制成。軸承箱為整體結構，采用滾動軸承、用潤滑脂潤滑。

規格：

機號	轉速	配用電機	流量	全壓
(No)	(r/min)	(Kw-P)	(m3/h)	(Pa)
3.6C	4000	7.5-2	4250-7760	3138-1863
	3150	4.0-2	3100-5750	1863-1127
	2500	2.2-2	2640-4870	1225-735
	2240	1.5-2	2380-4350	1029-588
	1800	0.75-4	1930-3510	637-392
	1600	0.75-4	1725-3150	490-294
4.5C	3550	15-2	7400-13500	3922-2255
	2800	7.5-2	5800-10500	2451-1422
	1800	2.2-2	3700-6800	980-588
	1400	1.1-4	2900-5300	608-362
5.5C	2800	22-2	10600-19350	3667-2177
	2240	11-2	8400-15350	2314-1372
	1800	5.5-2	6800-12400	1471-872
	1400	3-2	5260-9650	902-539
	1120	1.5-2	4220-7700	578-343
